BAYKAL HIDROLIK ABKANT PRES
ECO CNC KONTROLLÜ - COMPACT TIP
MODEL : APHS-C 31200  / UZUNLUK : 3100 MM / BÜKME KALINLIGI : 10 MM / BASINÇ : 200 TON
MENSEI : TÜRKIYE


Teknik Bilgiler ;

A Bükme Uzunlugu : 3100 mm
B Ayaklar Arasi : 2550 mm
C Ayak Genisligi : 1610 mm
G Alt Çene Yüksekligi : 880 mm
H Makinenin Yüksekligi : 2905 mm
K Çene Açikligi : 530 mm
L Strok : 260 mm
M Tabla Genisligi : 90 mm
N Bogaz Derinligi : 410 mm
Yag depo hacmi : 210 Lt
Hizlar - Inis : 130 mm/s
- Basma : 10 mm/s
- Kalkis : 120 mm/s
Takribi agirlik : 11.000 kg
Baski Tonaji : 240 ton
Motor Gücü : 22 kW

Genel Özellikler :

Bütün gerekli büküm hesaplamalarina ve genis hafizali kalip kütüphanesine sahip kullanimi çokk kolay CNC sistemi.
Çok bükümlü karmasikk sekillerin yaninda, sürekli tekrarlanabilirlilik gerektiren seri üretimlere uygunluk.
Büküm hassasiyeti ve tekrarlanabilirligi konvansiyonel abkant preslerden en az bes kat daha fazla.
Oransal valf teknolojisi ve hassas lineer cetveller sayesinde +-0.01mm ye kadar tam senkronize Y1-Y2 eksenleri.
CNC tarafindan kontrol edilen AC servo sürücülü çok hizli arka dayama.

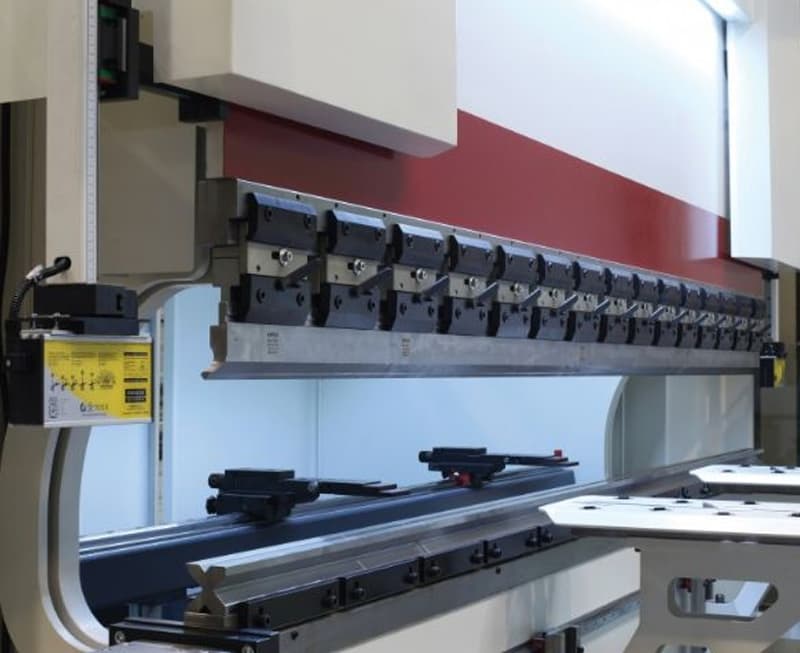

Üniversal adaptörlü, Avrupa-tipi üst kalip tutucular.
Parçali üst kalip.
Parçali alt kalip.
Yüksek strok ve çene açikligi degerleri.
Ekstra derinlikte bogaz. (350 / 380 mm)
Rayli araba üzerinde hareket eden iki adet destek kolu.
Acil stop butonlu çift pedalli ayak konsolu.
Hareketli kumanda kolu.
Sviçli yan ve arka muhafazalar.
Numaralandirilmis kablolardan olusan PLC destekli ve sogutma fanli elektrik kabini.
Statik ve dinamik rijitligi saglanmis, monoblok, kaynakli gövde.
Düsük sürtünmeli fiber kizak yataklar ile desteklenmis üst çene hareketi.

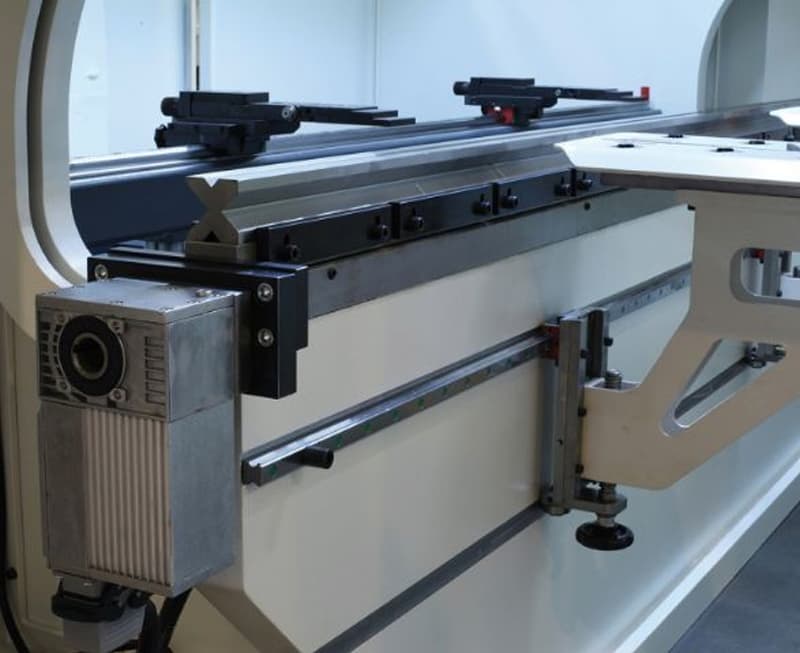

Muhtelif tutucu, kalip ve bombeleme opsiyonlari.

CNC Kontrol Özellikleri :

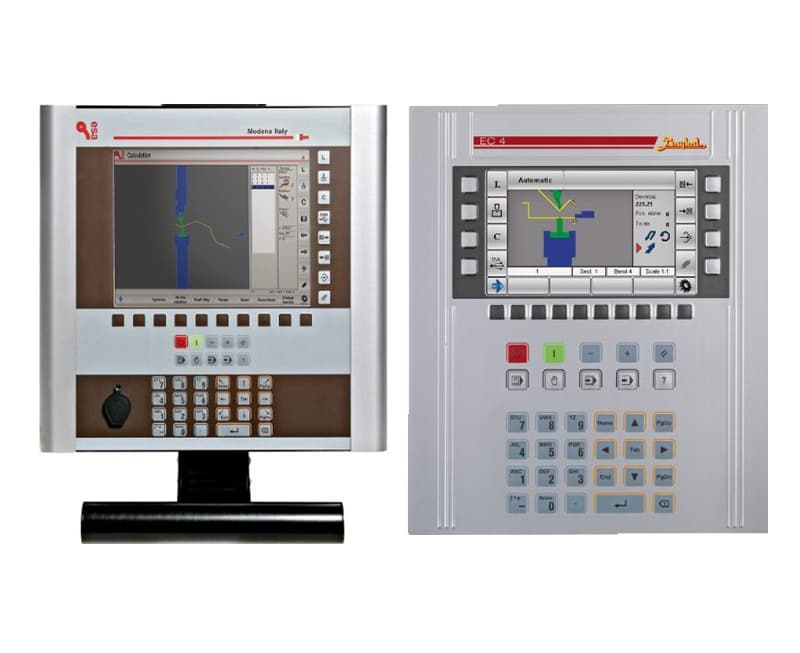

Kontrol tipi: 4 eksen nümerik CNC, Baykal EC4.
Kontrol edilebilen makine eksenleri : Y1-Y2 silindirleri, 2 arka dayama ekseni, bombeleme ekseni.
Çarpisma algilamasi ile en uygun nümerik büküm sirasinin otomatik tespiti.
Kalip bilgisi girmek içim 2 boyutlu (2D) grafik editör.
Otomatik denetimlerle eksen pozisyonlarinin programlanmasi; R eksen
pozisyonunun, bölme tonajinin ve bombelemenin otomatik hesaplanmasi.
Program adimlari ve kalip bilgisi için yüksek kapasitede hafiza, 7000 program ve her programda 80-adim kapasite, yüksek ürün adedi ve her program adimi için 99 tekrar imkani.
USB flash diskle kontrole aktarilabilen büküm dosyalari yapmak için iki boyutlu grafikli (2D off-line) software programi makine ile birlikte ücretsiz.
Direkt bükme açisi veya mutlak deger girerek mamul programlama. Her bir CNC programi için programlanabilir veya otomatik hesaplanan fonksiyonlar: bükme uzunlugu/kalinligi, malzeme seçimi, kalip seçimi, büküm metodu, mute pozisyonu, pinching noktasi, baski kuvveti/hizi, arka dayama inkremental hareketi ve geri çekilmesi, durma zamani, eksenlerin yeniden pozisyonlanmasi için bekleme zamani, dekompresyon hizi, konik büküm ayari, Y ve X eksen düzeltmesi.
Tüm eksenlerin manuel kullanim imkani.
16 adet farkli dil seçenegi.
USB flash diske program ve kalip bilgileri yükleme.

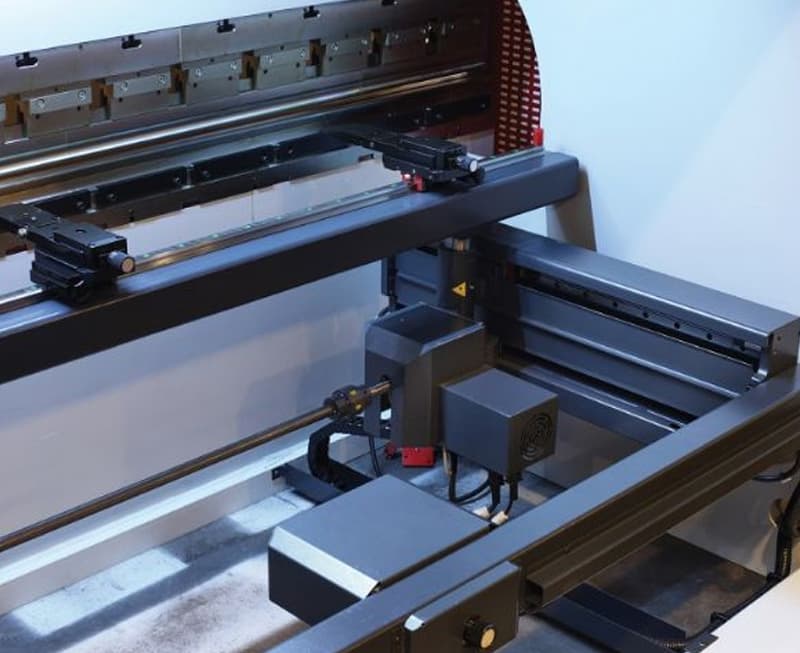

Arka Dayama Seçenekleri  :

(A) X- eksenli arka dayama sistemi:
Bilyali miller üzerinde hareket
AC- servo sürücü
Yükseklik ve yanal ayarli iki adet ördek
Dayama mesafesi :650mm.
Hiz :330mm/s.
Pozisyon hassasiyeti :+-0.03mm.

(B) X – R eksenli arka dayama sistemi:
Bilyali miller üzerinde hareket
AC- servo sürücü
Yükseklik ve yanal ayarli iki adet ördek
Dayama mesafesi:
X- ekseni : 650mm.
R- ekseni : 160mm.
Hiz:
X- ekseni : 350mm/s.
R- ekseni : 240mm/s.
Pozisyon hassasiyeti:
X- ekseni : +-0.03mm.
R- ekseni : +-0.05mm.
